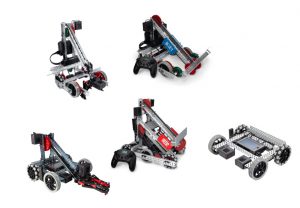

V5 – mit Touch zum Ingenieursstudium
Für die praxisnahen Arbeiten für die Experten vom morgen (Klassenstufe 9+). Das V5 Robot Brain ist durch seine Touchfunktion noch leichter zu bedienen, durch die neuen V5-Motoren sind die Roboter noch schneller und leistungsfähiger und mit dem neuen Vision-Sensor noch flexibler einsetzbar.
 Info-Flyer 2019 |

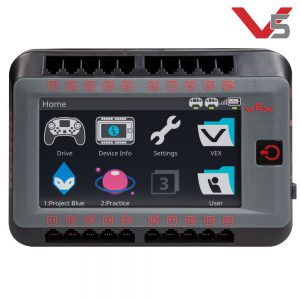

V5 Robot Brain
Das neue Robot Brain ermöglicht das Speichern und Aufrufen von bis zu 8 Programmen, das Anpassen von Einstellungen und die Anzeige von Messwerten direkt über den Touch-Screen. Die Smart-Ports erkennen automatisch die angeschlossenen Sensoren und Motoren.
- 21 Smart Ports
- 8 kombinierte digital/analog/PWM-Ports
- 4,25″ Touch Screen
- VEXos Prozessoren (Cortex A9 667 MHz)
- USB-Port und SD Card Slot
- Kommunikation: Bluethoth 4.2, VEXnet 3

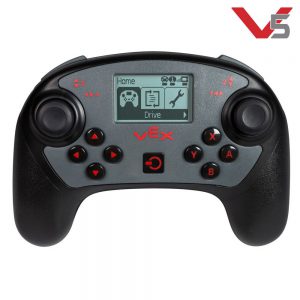

V5 Fernsteuerung
Die größte Neuerung an der Fernsteuerung ist das Display. Programme können direkt gestartet werden. Batterie- und Funkstatus werden direkt angezeigt.
- 2 zweiachsige Joysticks
- 12 frei programmierbare Tasten
- Display mit Menüführung
- USB-Schnittstelle zum Laden des Akkus

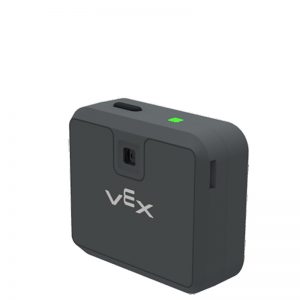

V5 Vision Sensor
Mit dem Vision Sensor können Live-Bilder an ein verbundenes Smartphone gesendet werden. Objekte mit bis zu 7 verschiedenen Farben erkannt werden. Die übertragenen X- und Y-Positionsdaten ermöglichen die Verfolgung der erkannten Objekte.
- Erkennt bis zu 7 Farben
- 50 Bilder pro Sekunde
- Überträgt die Positionsdaten erfasster Objekte
- WLAN- und USB-Schnittstelle
- Live-Bilder über WLAN und Browser

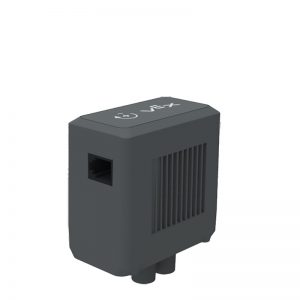

V5 Smart Motor
Der neue V5 Smart Motor hat mehr als die doppelte Leistung der bisherigen VEX EDR 393 Motoren. Der integrierte Winkelkodierer, der Motorcontroller und das Wechselgetriebe machen ihn zum perfekten Robotikantrieb.
- 11 W Dauerleistung
- 2.1 Nm Dauerleistung
- 3 Getriebeeinsätze verfügbar (100/200/600 U/min)
- Übertragung von Position, Geschwindigkeit, Strom, Spannung, Leistung, Drehmoment, Wirkungsgrad und Temperatur

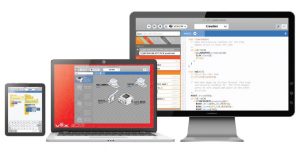

VEX Coding Studio
Das VEX Coding Studio ist die kostenfreie Programmierumgebung für VEX IQ und VEX V5. Die unterschiedlichen Oberflächen erlauben einen intuitiven Einstieg mit der grafischen Programmierung. Grafisch erstellter Code kann in textuellen Code gewandelt werden und später in C++ objektorientiert programmiert werden. In Vorbereitung sind Oberflächen für Python und Javascript.

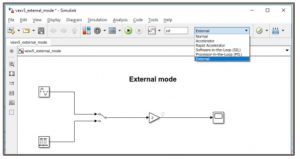

MATLAB® & Simulink®
MathWorks stellt für Projekte mit dem VEX EDR V5 die Software MATLAB® und Simulink® zusammen mit einer Anleitung, Kursmaterial und Programmierbeispielen für Bildungseinrichtungen kostenlos zur Verfügung.

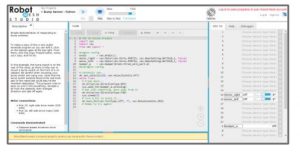

Robot Mesh Studio
Das in der Online-Version kostenfreie Robot Mesh Studio ermöglicht das Programmieren in C++ und Python auf Windows, macOSX, Chromebook und Ubuntu Linux Systemen.

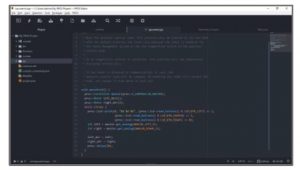

Pros
Pros nutzt den Atom Open-Source-Texteditor, um über ein Plug-In eine flexibleC/C++ Entwicklungsumgebung für Windows, macOS und Debian Linux zur Verfügung zu stellen. Tutorials helfen bei den ersten Schritten.
VEX V5 Classroom
Starter Kit
Art.: 276-6510
€ 574,99
(Preise zzgl. gesetzl. MwSt.)
|
| Datenblatt |
Inhalt:
- V5 Robot Brain
- V5 Fernsteuerung & Funkmodul
- 4 V5-Motoren
- 2 Kontaktschalter
- Antriebsbauteile
- Chassis-Bauteile
- Robot-Akku, Fernsteuerungsakku und Ladegerät
- Montagewerkzeug
- frei verfügbare Programmiersoftware
VEX V5 Classroom
Super Kit
Art.: 276-6560
€ 1.149,99
(Preise zzgl. gesetzl. MwSt.)
|
| Datenblatt |
Inhalt:
- V5 Robot Brain
- V5 Fernsteuerung & Funkmodul
- 6 V5-Motoren
- 4 Kontaktschalter, Vision Sensor, Ultraschall-Abstandssensor
- 2 Potentiometer
- Antriebsbauteile
- Chassis-Bauteile
- Robot-Akku, Fernsteuerungsakku und Ladegerät
- Montagewerkzeug
- frei verfügbare Programmiersoftware
VEX V5 Competition
Starter Kit
Art.: 276-6610
€ 849,99
(Preise zzgl. gesetzl. MwSt.)
|
| Datenblatt |
Inhalt:
- V5 Robot Brain
- V5 Fernsteuerung & Funkmodul
- 4 V5-Motoren
- 2 Kontaktschalter
- Antriebsbauteile
- Chassis-Bauteile
- Robot-Akku, Fernsteuerungsakku und Ladegerät
- Montagewerkzeug
- frei verfügbare Programmiersoftware
VEX V5 Competition
Super Kit
Art.: 276-6660
€ 1.449,99
(Preise zzgl. gesetzl. MwSt.)
|
| Datenblatt |
Inhalt:
- V5 Robot Brain
- V5 Fernsteuerung & Funkmodul
- 6 V5-Motoren
- 4 Kontaktschalter, Vision Sensor, Ultraschall-Abstandssensor
- 2 Potentiometer
- Antriebsbauteile
- Chassis-Bauteile
- Robot-Akku, Fernsteuerungsakku und Ladegerät
- Montagewerkzeug
- frei verfügbare Programmiersoftware
VRC Tower Takeover Starter Kit
Art.: 276-6096
€ 105,00
(Preise zzgl. gesetzl. MwSt.)
Das VRC Tower Takeover Starter Kit beinhaltet die wesentlichen Spielelemente der aktuellen Saison. So kann das Team auch ohne den kompletten Spielaufbau für den Wettbewerb üben.
Inhalt:
- 6 Würfel
- 3 Türme
- 2 Grundplatten für Türme
- Eine Punktezone
Gyroskop-Sensor
Art.: 276-2333
€44,99
(Preise zzgl. gesetzl. MwSt.)
Erkennt die relative Drehbewegung vom Ausgangspunkt und gibt wesentliche wichtige Messwerte zur Ortsbestimmung u. a. für das autonome Fahren.
- Einachsiger Gyroskop-Sensor
- Erkennt Drehungen mit bis zu +/- 1000 Grad pro Sekunde
- Anschluss über Analogeingang am VEX Controller
Beschleunigungssensor
Art.: 276-2332
€44,99
(Preise zzgl. gesetzl. MwSt.)
Misst die Beschleunigung auf drei Achsen gleichzeitig. Der Beschleunigungssensor ermöglicht die Berechnung der Geschwindigkeit oder der zurückgelegten Strecke oder erkennt die Bewegung oder Kollision eines Roboters.
- Dreiachsiger Beschleunigungssensor
- Messbereich einstellbar: +/-2g oder +/-6g
- ein Analoganschluss pro Achse
Achs-Drehwinkelgeber (2 Stück)
Art.: 276-2156
€22,99
(Preise zzgl. gesetzl. MwSt.)
Misst mit einem optischen Encoder sowohl die relative Drehbewegung als auch die Drehrichtung
einer Achse. Daraus kann im selbstgeschriebenen Programm die Drehgeschwindigkeit oder die zurückgelegte Distanz eines Fahrzeugs berechnet werden.
- Misst den Drehwinkel
- Bestimmt die Drehrichtung
- Berechnung der Drehgeschwindigkeit
4" Mecanum-Räder (4 Stück)
Art.: 276-1447
€63,99
(Preise zzgl. gesetzl. MwSt.)
Mit Mecanum-Rädern können Roboter in jede beliebige Richtung fahren. Dazu muss jedes Rad einen eigenen Motor haben und die Räder auf einer Seite entgegengesetzt gedreht werden – schon fährt der Roboter seitwärts.
Omni-Räder
2,75" Omni-Rad (2 Stück)
Art.: 276-1902
€20,99
3,25" Omni-Rad (4 Stück)
Art.: 276-3526
€39,99
4" Omni-Rad (2 Stück)
Art.: 276-2185
€ 27,99
(Preise zzgl. gesetzl. MwSt.)
weitere Infos zum komplettes Zubehör-Programm
Das gezeigte Zubehör ist nur eine kleine Auswahl - alle aktuellen Zubehörteile finden Sie auf der original VEXRobotics Webseite;
- www.vexrobotics.com/vexedr/products/accessories
Einstieg leicht gemacht
Für einen schnellen Einstieg sind im Folgenden verschiedene im Internet verfügbare Inhalte zum VEX V5 Robotik-Bausatz aufgeführt.
STEM Labs
Das VEX V5 Curriculum bietet einen Einstieg in das Thema Robotik – angefangen von einfachen mechanischen Aufbauten über die Einführung der Sensoren und Aktoren bis hin zum Aufbau Robotern. Verfügbar auf der Website von VEX Robotics – als Online-Schulung und Download der Anleitungen und Videos (Englisch):
https://education.vex.com/eduvex/edr/stem-labs/
